Condensation centrifuge Monosplit
Condensation centrifuge Monosplit
Les ensembles de climatisation sont composés d’une unité dite extérieure (ou groupe de condensation) placée généralement à l’extérieur et d’une unité dite intérieure installée dans le local nécessitant un traitement d’air.
L’ensemble, relié par des liaisons frigorifiques, forme un Monosplit, circuit fermé dans lequel le fluide frigorigène peut effectué le cycle thermodynamique à l’infini : le changement d’état du fluide frigorigène contenu dans le circuit permet de diffuser des calories dans une unité et des frigories dans l’autre unité. Lorsque l’unité intérieure ne diffuse que des frigories, on parle d’installation Froid Seul. Lorsque l’unité intérieure permet la diffusion des frigories et des calories, en cycle inversé, on parle d’installation réversible.
Le groupe de condensation traditionnellement utilisé en climatisation, condense le fluide frigorigène, contenu dans son circuit, par circulation de l’air extérieur dans un échangeur.
Pour cela il utilise un ventilateur hélicoïde pour brasser l’air extérieur en le forçant à traverser la batterie d’échange thermique. Après détente, le fluide frigorigène est dirigé vers l’unité intérieure afin d’y diffuser des frigories, permettant l’abaissement en température de l’air ambiant.
Dans le cas des groupes de condensation à air fabriqués par CAELUM, la condensation du fluide frigorigène se fait par circulation de l’air extérieur dans un échangeur de chaleur, à l’aide d’un ventilateur centrifuge. Ce ventilateur présente une forte pression disponible, autorisant le gainage des entrée et sortie d’air, permettant ainsi de placer le groupe de condensation dans le bâti. Cette solution est particulièrement intéressante losque qu’on ne dispose pas de surface extérieur pour installer un groupe de condensation standard.
Les groupes de condensation à air Monosplit sont proposés avec utilisation du fluide frigorigène nommé R32, présentant un GWP de 675.
L’ensemble, relié par des liaisons frigorifiques, forme un Monosplit, circuit fermé dans lequel le fluide frigorigène peut effectué le cycle thermodynamique à l’infini : le changement d’état du fluide frigorigène contenu dans le circuit permet de diffuser des calories dans une unité et des frigories dans l’autre unité. Lorsque l’unité intérieure ne diffuse que des frigories, on parle d’installation Froid Seul. Lorsque l’unité intérieure permet la diffusion des frigories et des calories, en cycle inversé, on parle d’installation réversible.
Le groupe de condensation traditionnellement utilisé en climatisation, condense le fluide frigorigène, contenu dans son circuit, par circulation de l’air extérieur dans un échangeur.
Pour cela il utilise un ventilateur hélicoïde pour brasser l’air extérieur en le forçant à traverser la batterie d’échange thermique. Après détente, le fluide frigorigène est dirigé vers l’unité intérieure afin d’y diffuser des frigories, permettant l’abaissement en température de l’air ambiant.
Dans le cas des groupes de condensation à air fabriqués par CAELUM, la condensation du fluide frigorigène se fait par circulation de l’air extérieur dans un échangeur de chaleur, à l’aide d’un ventilateur centrifuge. Ce ventilateur présente une forte pression disponible, autorisant le gainage des entrée et sortie d’air, permettant ainsi de placer le groupe de condensation dans le bâti. Cette solution est particulièrement intéressante losque qu’on ne dispose pas de surface extérieur pour installer un groupe de condensation standard.
Les groupes de condensation à air Monosplit sont proposés avec utilisation du fluide frigorigène nommé R32, présentant un GWP de 675.

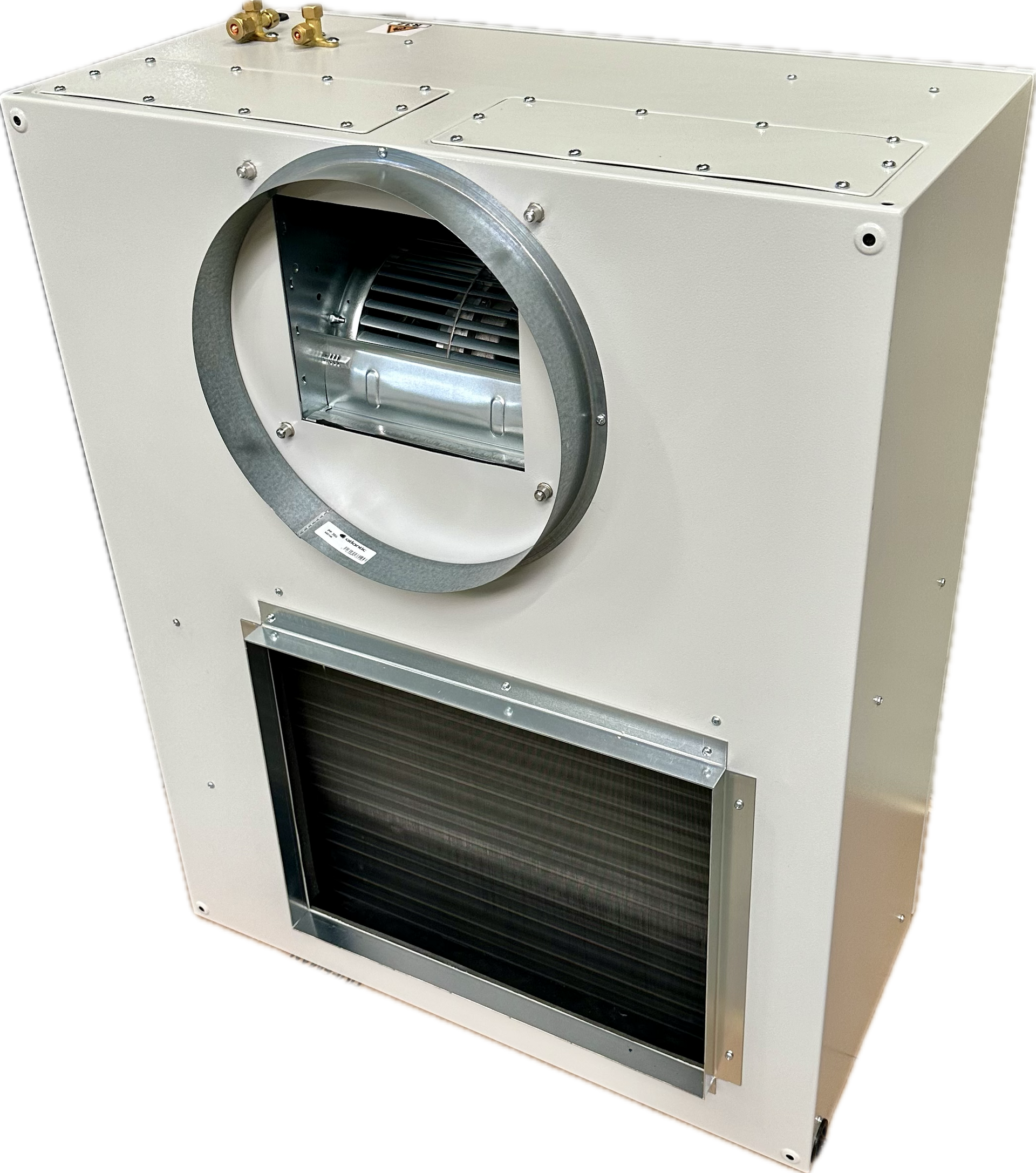

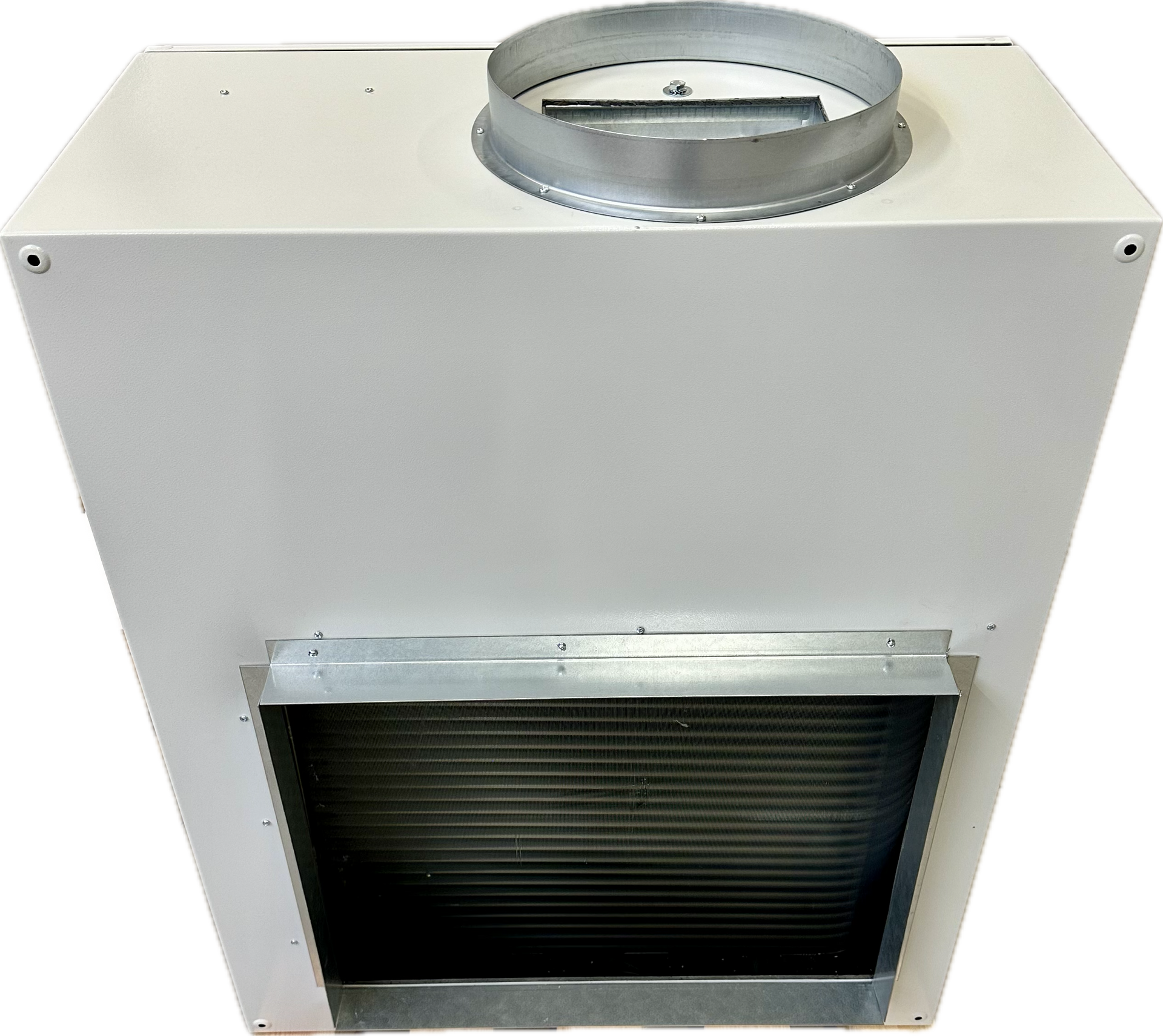

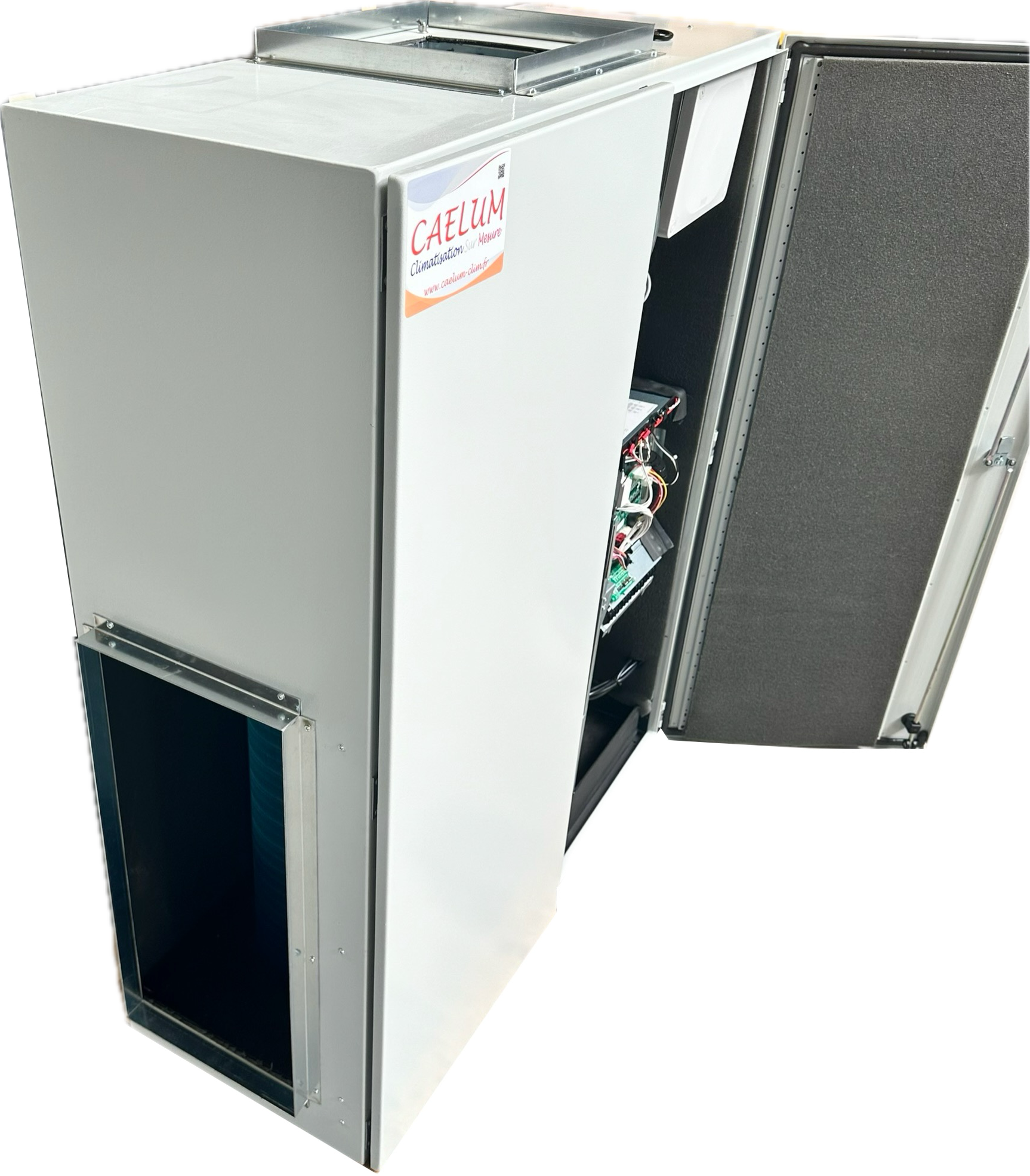

Les photos ci-dessus présentent différentes configurations d'orientation des flux d'air et type de raccordement.
Ces groupes sont fabriqués à la demande afin de répondre au mieux aux besoins des installateurs et ainsi faciliter leur intégration et limiter les contraintes de pose.
Ces groupes sont fabriqués à la demande afin de répondre au mieux aux besoins des installateurs et ainsi faciliter leur intégration et limiter les contraintes de pose.
Les GCA (froid seul) et GCAr (réversible) sont fabriqués après connaissance des données installateurs relatives à la réversibilité ou non, les orientations des flux d'air, le type de raccordement (circulaire, rectangulaire), la position des liaisons frigorifiques et électriques notamment.
Les produits CAELUM sont conçus pour s'adapter au besoin de l'installateur et non l'inverse.
CAELUM propose l'option REGUL P qui consiste à intégrer un régulateur communiquant et des capteurs de pression HP et BP. Cet ensemble gère les sécurités pressostatiques du groupe à la place des pressostats HP et BP à réarmement manuel proposés en solution de base. Cette évolution technique autorise trois défauts avant l’enclenchement du relais de sécurité et permet la lecture des pressions, en se connectant en WIFI au régulateur, sans devoir utiliser des manos…
Fiche de Présentation :
Référencement des produits :
GCAr 18 KMT = Groupe de Condensation à Air réversible taille 18 de la gamme KMT
G = Groupe
C = Condensation
A = Air
r = réversible (ou absence de r = froid seul)
Taille 18 = 5 kW (ou Taille 7 – 9 – 12 – 14 – 18 – 24…)
Gamme KMT (ou KATA-KVCA-KMCC…)
Gamme des produits :
Les groupes de condensation à air Monosplit CAELUM sont compatibles avec les unités intérieures Monosplit FUJITSU ATLANTIC et PACIFIC GENERAL.
Fiches de Données Techniques :
Les gammes de puissance évolue entre la taille 7 (2 kW) à la taille 54 (14 kW) pour les appareils de type froid seul et réversible.
En fonction du type d’unité intérieure souhaitée, la référence du groupe de condensation diffère.
Tableau référencement produits :
Présentation gamme Monosplits à air R32
Groupes de condensation fonctionnement froid seul ou réversible :
Données Techniques GCAr 7-24 R32
Données Techniques GCAr 30-54 R32
Référencement des produits :
GCAr 18 KMT = Groupe de Condensation à Air réversible taille 18 de la gamme KMT
G = Groupe
C = Condensation
A = Air
r = réversible (ou absence de r = froid seul)
Taille 18 = 5 kW (ou Taille 7 – 9 – 12 – 14 – 18 – 24…)
Gamme KMT (ou KATA-KVCA-KMCC…)
Gamme des produits :
Les groupes de condensation à air Monosplit CAELUM sont compatibles avec les unités intérieures Monosplit FUJITSU ATLANTIC et PACIFIC GENERAL.
Fiches de Données Techniques :
Les gammes de puissance évolue entre la taille 7 (2 kW) à la taille 54 (14 kW) pour les appareils de type froid seul et réversible.
En fonction du type d’unité intérieure souhaitée, la référence du groupe de condensation diffère.
Tableau référencement produits :
Présentation gamme Monosplits à air R32
Groupes de condensation fonctionnement froid seul ou réversible :
Données Techniques GCAr 7-24 R32
Données Techniques GCAr 30-54 R32
