Condensation à eau Multisplit
Condensation à eau Multisplit

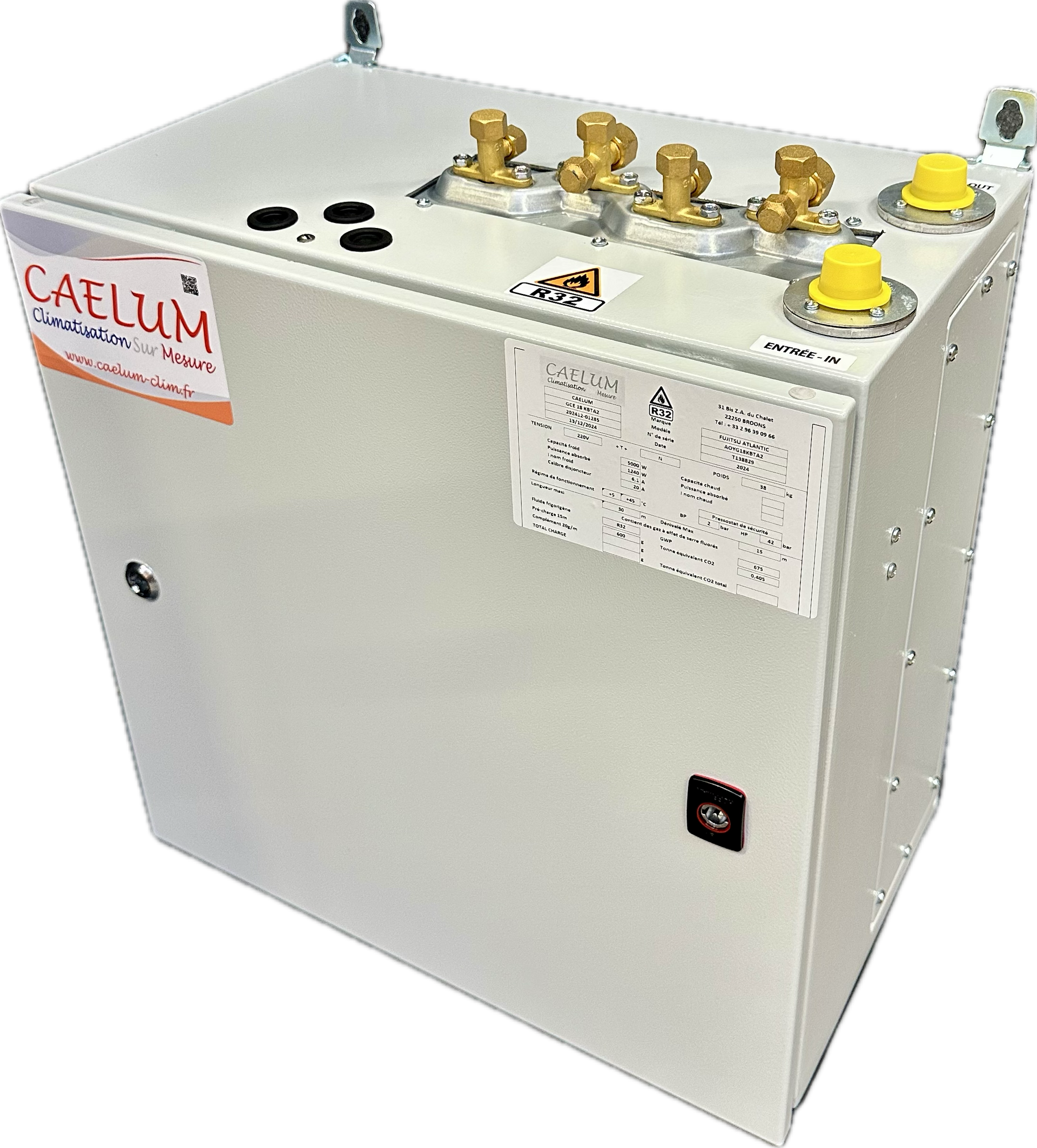

Les ensembles de climatisation sont composés d’une unité dite extérieure (ou groupe de condensation) placée généralement à l’extérieur et d’une unité dite intérieure installée dans le local nécessitant un traitement d’air.
L’ensemble, relié par des liaisons frigorifiques, forme un Monosplit, circuit fermé dans lequel le fluide frigorigène peut effectué le cycle thermodynamique à l’infini : le changement d’état du fluide frigorigène contenu dans le circuit permet de diffuser des calories dans une unité et des frigories dans l’autre unité. Lorsque l’unité intérieure ne diffuse que des frigories, on parle d’installation Froid Seul. Lorsque l’unité intérieure permet la diffusion des frigories et des calories, en cycle inversé, on parle d’installation réversible.
Lorsque plusieurs unités intérieures sont reliées au groupe de condensation, on parle d’un ensemble Multisplit.
Le groupe de condensation traditionnellement utilisé en climatisation, condense le fluide frigorigène, contenu dans son circuit, par circulation de l’air extérieur dans un échangeur. Après détente, le fluide frigorigène est dirigé vers les unités intérieures afin d’y diffuser des frigories, permettant l’abaissement en température de l’air ambiant.
Dans le cas des groupes de condensation à eau fabriqués par CAELUM, la condensation du fluide frigorigène se fait à l’aide d’une circulation d’eau dans un échangeur à plaques. L’eau utilisée provient d’une boucle d’eau présente dans un bâtiment tertiaire, une gare, une industrie ou encore à l’aide du réseau d’adduction.
Les groupes de condensation à eau Multisplit sont proposés avec utilisation du fluide frigorigène nommé R32, présentant un GWP de 675.
Fiche de Présentation :
Référencement des produits :

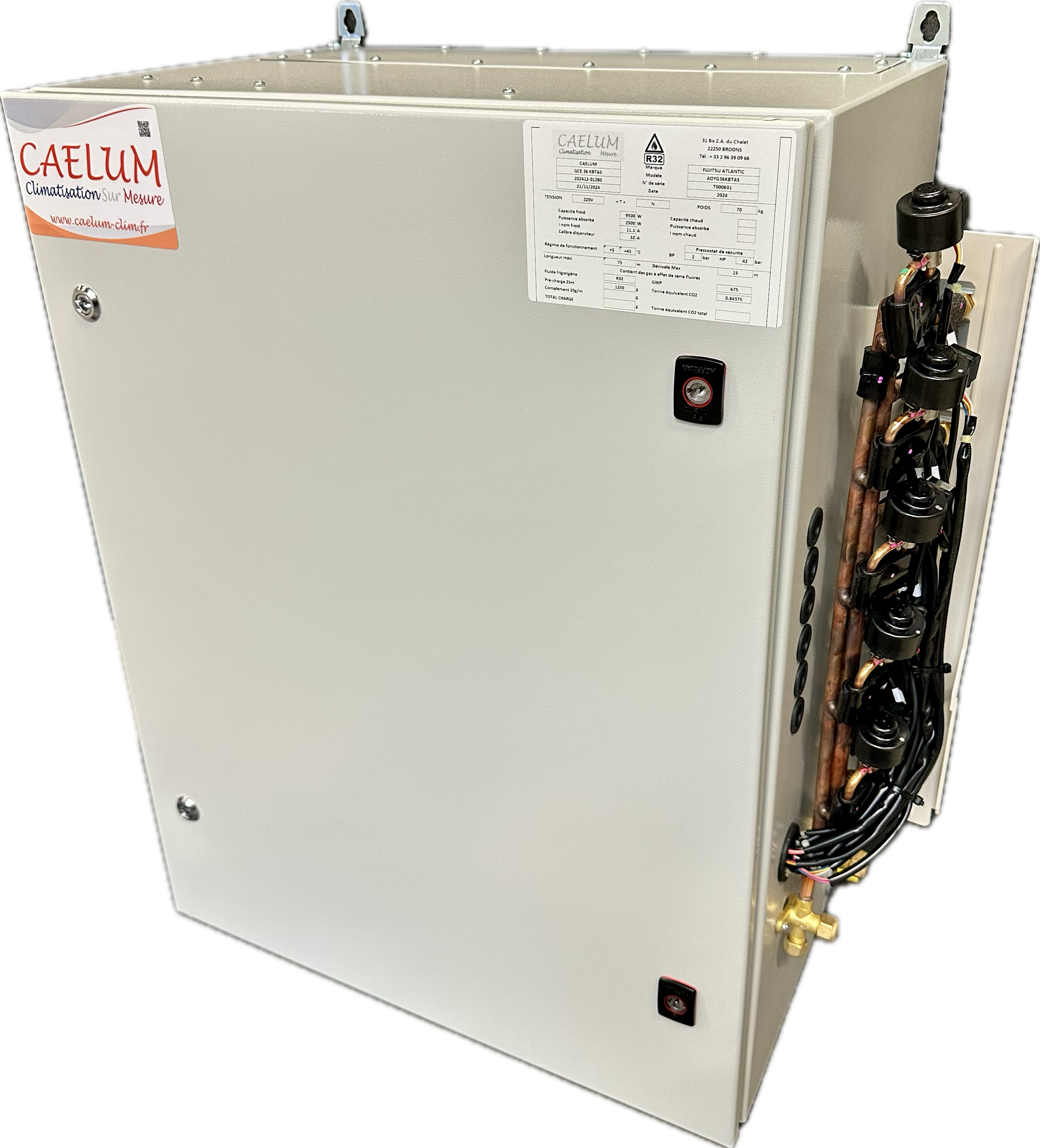

GCEr 36 KBTA5 = Groupe de Condensation à Eau réversible taille 36 de la gamme KBTA5 à 5 sorties
G = Groupe
C = Condensation
E = Eau
r = réversible (ou absence de r = froid seul)
Taille 36 = 10kW (ou Taille 14 – 18 – 24 – 30 – 36)
Gamme des produits :
Les groupes de condensation à eau Multisplit CAELUM sont compatibles avec les unités intérieures Multisplit FUJITSU ATLANTIC et PACIFIC GENERAL.
Fiches de Données Techniques :
La gamme évolue de la taille 14 (4 kW) à la taille 36 (10 kW) avec 2 à 5 sorties selon les modèles.
Tableau référencement produits : Gamme Multisplit R32
Tableau de données techniques :
L’ensemble, relié par des liaisons frigorifiques, forme un Monosplit, circuit fermé dans lequel le fluide frigorigène peut effectué le cycle thermodynamique à l’infini : le changement d’état du fluide frigorigène contenu dans le circuit permet de diffuser des calories dans une unité et des frigories dans l’autre unité. Lorsque l’unité intérieure ne diffuse que des frigories, on parle d’installation Froid Seul. Lorsque l’unité intérieure permet la diffusion des frigories et des calories, en cycle inversé, on parle d’installation réversible.
Lorsque plusieurs unités intérieures sont reliées au groupe de condensation, on parle d’un ensemble Multisplit.
Le groupe de condensation traditionnellement utilisé en climatisation, condense le fluide frigorigène, contenu dans son circuit, par circulation de l’air extérieur dans un échangeur. Après détente, le fluide frigorigène est dirigé vers les unités intérieures afin d’y diffuser des frigories, permettant l’abaissement en température de l’air ambiant.
Dans le cas des groupes de condensation à eau fabriqués par CAELUM, la condensation du fluide frigorigène se fait à l’aide d’une circulation d’eau dans un échangeur à plaques. L’eau utilisée provient d’une boucle d’eau présente dans un bâtiment tertiaire, une gare, une industrie ou encore à l’aide du réseau d’adduction.
Les groupes de condensation à eau Multisplit sont proposés avec utilisation du fluide frigorigène nommé R32, présentant un GWP de 675.
Fiche de Présentation :
Référencement des produits :
GCEr 36 KBTA5 = Groupe de Condensation à Eau réversible taille 36 de la gamme KBTA5 à 5 sorties
G = Groupe
C = Condensation
E = Eau
r = réversible (ou absence de r = froid seul)
Taille 36 = 10kW (ou Taille 14 – 18 – 24 – 30 – 36)
KBTA = Gamme KBTA
5 = compatible avec 5 unités intérieures (2, 3, 4, 5)
Gamme des produits :
Les groupes de condensation à eau Multisplit CAELUM sont compatibles avec les unités intérieures Multisplit FUJITSU ATLANTIC et PACIFIC GENERAL.
Fiches de Données Techniques :
La gamme évolue de la taille 14 (4 kW) à la taille 36 (10 kW) avec 2 à 5 sorties selon les modèles.
Tableau référencement produits : Gamme Multisplit R32
Tableau de données techniques :
Froid seul :
Données Techniques Multisplit GCE 14-36 R32
Réversible :
Données Techniques Multisplit GCEr 14-36 R32
Précisions techniques :
Destinés aux boutiques de centre commerciaux et aux boutiques, bureaux et appartements de centre villes ou bâtiments tertiaires, les GCE sont proposés en version froid seul, quant aux GCEr, ils sont proposés en version froid seul et en version réversible. Cette dernière est disponible à condition de disposer d’une boucle d’eau chauffée en hiver et présentant une température d’entrée dans le groupe à 25°C.
Nos produits, disponibles au R32, sont réalisés par transformation de groupes de condensation FUJITSU. Une fois les composants (compresseur, cartes électroniques, vanne 4 voies, organes de détente...), récupérés, nous les assemblons dans des coffrets métalliques avec quelques produits complémentaires.
Nos groupes de condensation sont donc compatibles avec toutes les unités intérieures des gammes Monosplit et Multisplit développées par FUJITSU et commercialisées en France sous les marques ATLANTIC et PACIFIC GENERAL.
Les GCE sont dotés d’une électrovanne à ouvertures et fermetures proportionnelles qui régule la circulation d'eau en fonction du besoin.
Les GCEr sont définis pour un fonctionnement à débit constant et disponibles en froid seul ou réversible. Ces applications boucle d'eau nécessitent l'installation d'une station de vannes créée par l'installateur et non fournie par nos soins.
A ces composants, nous ajoutons un échangeur à plaques brasées pour assurer la condensation ou l’évaporation du fluide frigorigène. Il présente l’avantage d’avoir des coefficients d’échanges thermiques importants pour un encombrement faible.
La sécurité est renforcée par l’ajout d'un régulateur communicant, des capteurs de pression HP et BP et d'un relais de sécurité ''S'', qui bloque l'installation de climatisation lorsque trois défauts apparaissent dans un espace temps de 60 minutes.
CAELUM intègre un système de refroidissement interne aux GCE et GCEr, afin de sécuriser le fonctionnement de la carte électronique et ainsi garantir sa durée de vie. Cette évolution permet d’intégrer l’ensemble des composants dans des coffrets quasiment étanches ce qui limite les nuisances sonores générées par le groupe de condensation.
En option, nous proposons un renfort acoustique complémentaire : il s’agit d’un ajout de plaques dites masse lourde entre la paroi et la mousse isophonique intégrée à nos appareils.
Les dimensions des coffrets et l’intégration d’un système de refroidissement interne permettent de faciliter les conditions d’installation de nos groupes de condensation eau. On imagine une installation aisée dans des placards de cuisine, des locaux techniques ou encore des faux-plafonds.
Consommation d'eau :
Les fiches techniques de nos groupes de condensation à eau GCE et GCEr, indiquent le débit d’eau nominal consommé par le groupe de condensation fonctionnant à son régime nominal.
Les GCE étant équipé d’un compresseur à volume balayé variable et d’une électrovanne proportionnelle, le débit d’eau consommée évoluera à la baisse lorsque le groupe fonctionnera en régime réduit, c’est l’avantage des installations INVERTER.
Le débit réel d’eau consommé par un groupe de condensation dépend de :
- Bilan thermique du local, calculé en fonction de :
o Type de cloisons
o Qualité de l’isolant par cloison
o Apports solaires
o Apports luminaires
o Apports des produits et parfois des outils
o Apports des occupants
o Taux de renouvellement d’air
o …
- Temps d’utilisation
- Taux d’utilisation
- Température extérieure
- Température intérieure (consigne utilisateur)
Les seuls éléments factuels en notre possession sont les capacités et consommations de notre groupe de condensation pour un point de fonctionnement donné. Pour le reste seul l’expérience, propre à chaque local et chaque utilisateur, permet de connaître le besoin réel et donc les consommations réelles.
